System EPS - Technische Details


Bezeichnung	thermisto System EPS Comfort	thermisto System EPS Premium
Verlegeabstand	125 mm oder 250 mm	150 mm
Verlegungsart	Mäanderförmige Verlegung
Rohr	16x2 mm Mehrschichtverbundrohr
Oberflächenbeschichtung	Aluminiumblech 0,5 mm	Aluminiumblech 0,4 mm
Wärmeleitfähigkeit	0,035 W/m ∙ K	0,034 W/m ∙ K
Druckspannung _{(bei 10 % Stauchung)}	≥ 240 kPa/m²	≥ 300 kPa (25 mm Element) ≥ 400 kPa (20 mm Element)
Trittschallverbesserungsmaß	0 dB
Baustoffklasse	B 2 nach DIN 4102
Sonderkonstuktion	zwischen Holzbalkendecke Als Wand und Deckenheizung verwendbar
	Angebot anfordern	Angebot anfordern

Das Trockenbausystemelement aus Polystyrolschaum EPS 035 DEO dh wird nach DIN EN 13163 gefertigt. Oberhalb des Systemelementes sind Aluminiumbleche mit einer Ω‐Rohrfuhrung fest aufgeklebt. Diese gewährleisten den sicheren Halt des Heizrohres in der Dimension 16 mm in der Platte. Das Element kann auf Massiv‐ und Holzbalkendecken eingesetzt werden. Der Estrich kann mit Trockenestrichelementen oder mit Nassestrich nach DIN 18560 ausgebildet werden.

Montageanleitung EPS Comfort

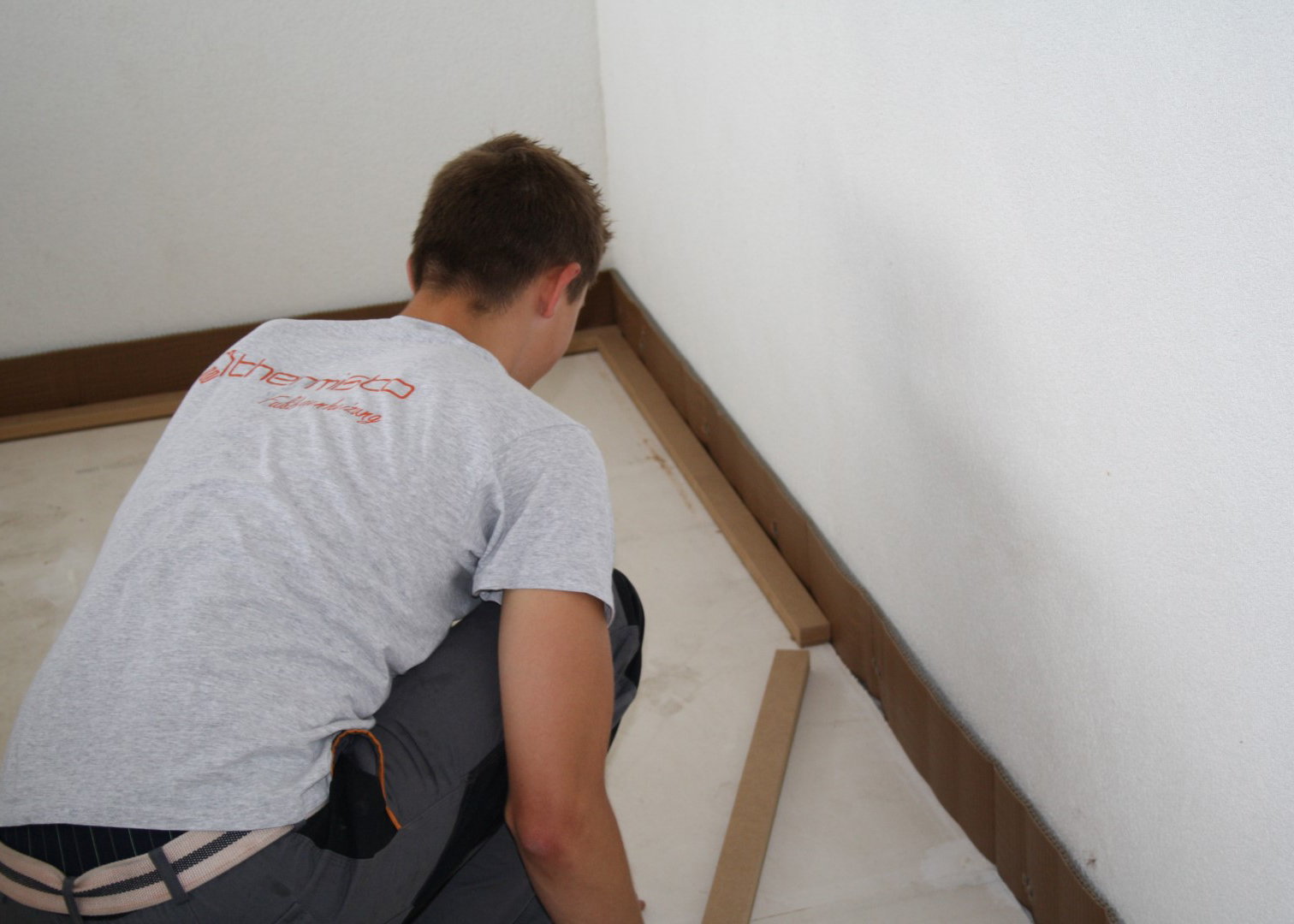

1.) Randdämmstreifen an der Wand verkleben und Rahmenhölzer verlegen.

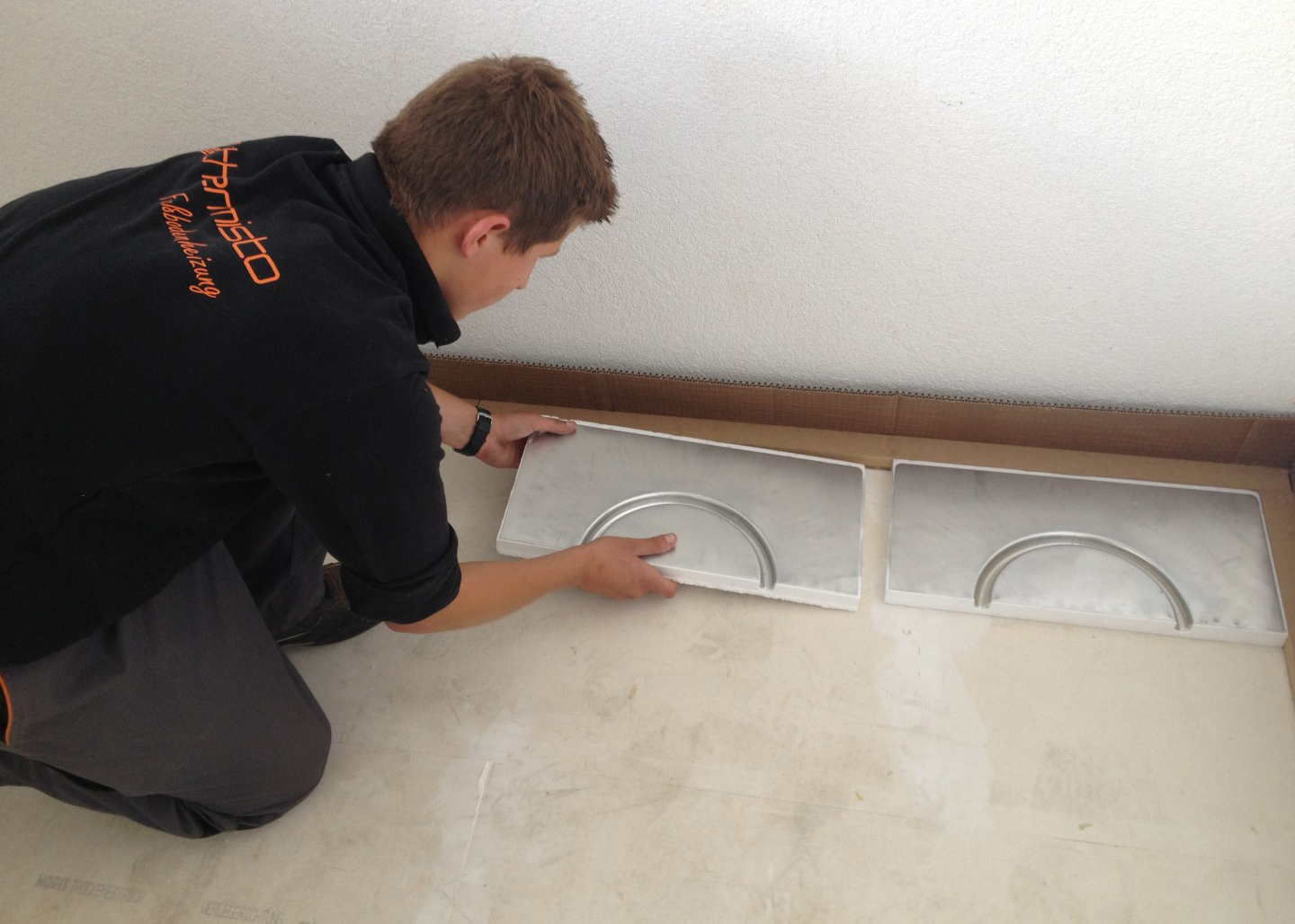

2.) Beginnen Sie mit dem Verlegen der gelieferten Kopfelemente in einer Ecke des Raumes.

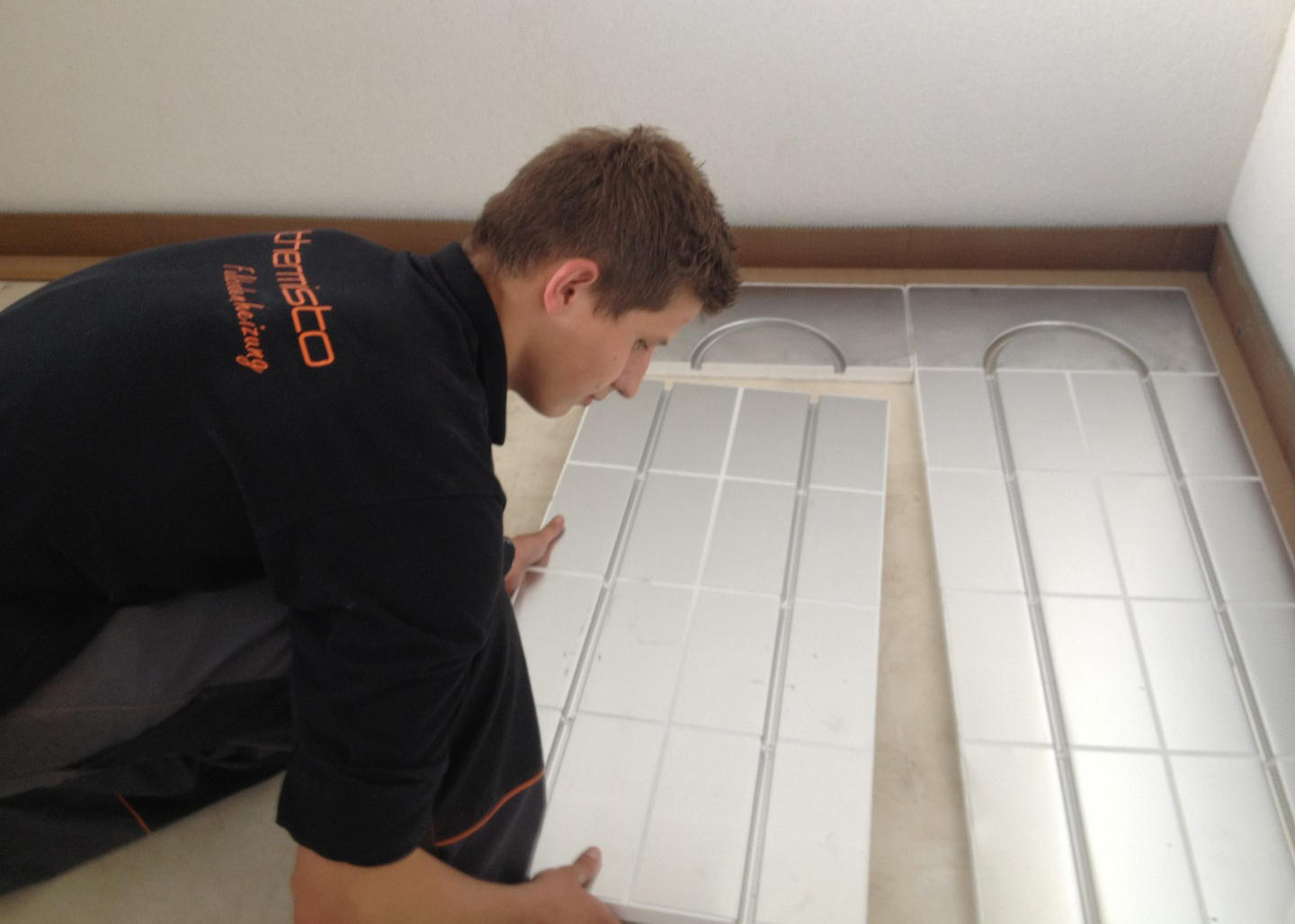

3.) Anschließend beginnen Sie mit dem Verlegen der Heizelemente. Bereiche die nicht mit den Heizelementen belegt werden können und unbeheizte Bereiche werden mit den gelieferten Randelementen ausgelegt.

4.) Die Heizelemente sind in Raster unterteilt und können je nach Bedarf an den dafür vorgesehenen Sollbruchstellen gebrochen werden.

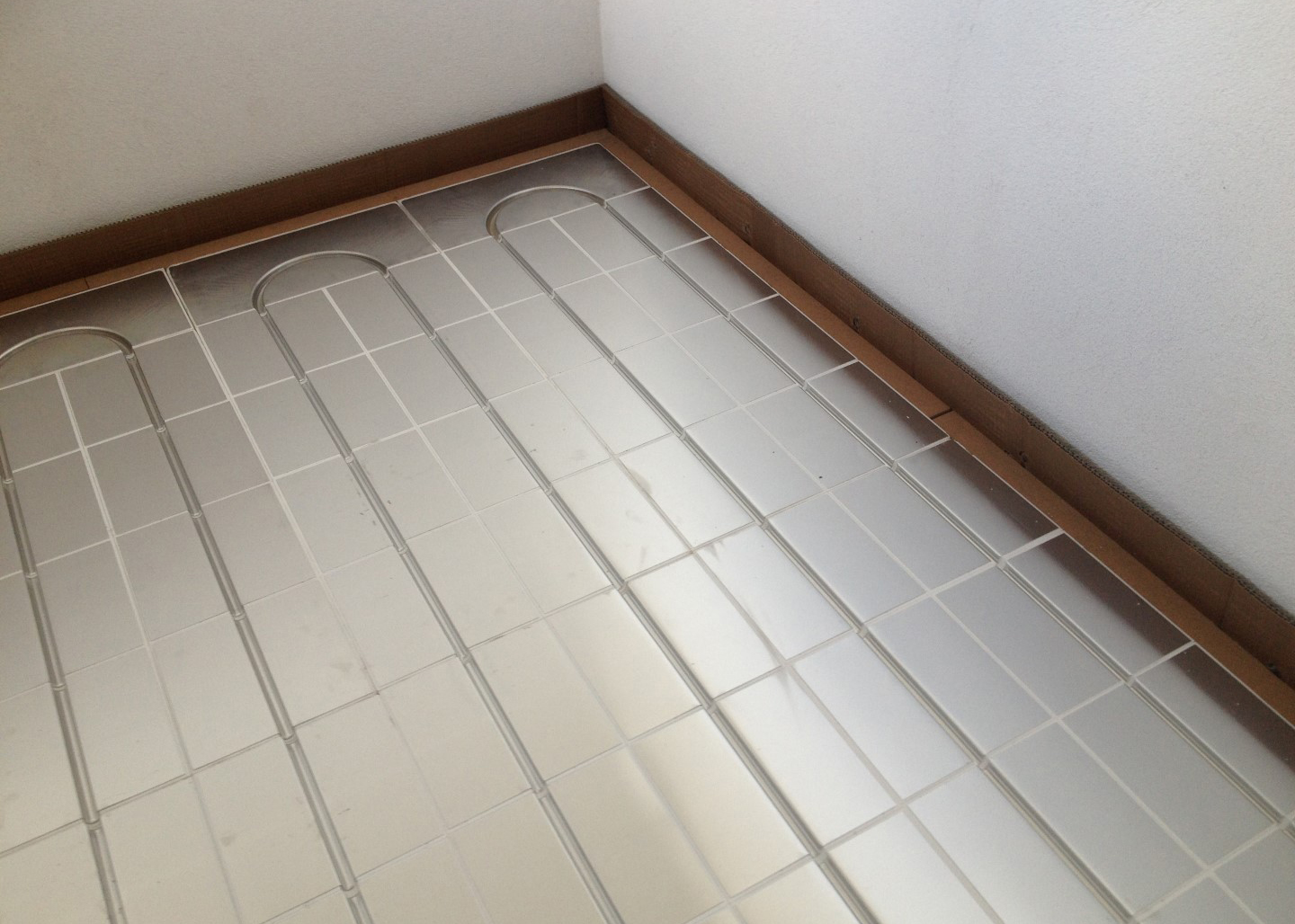

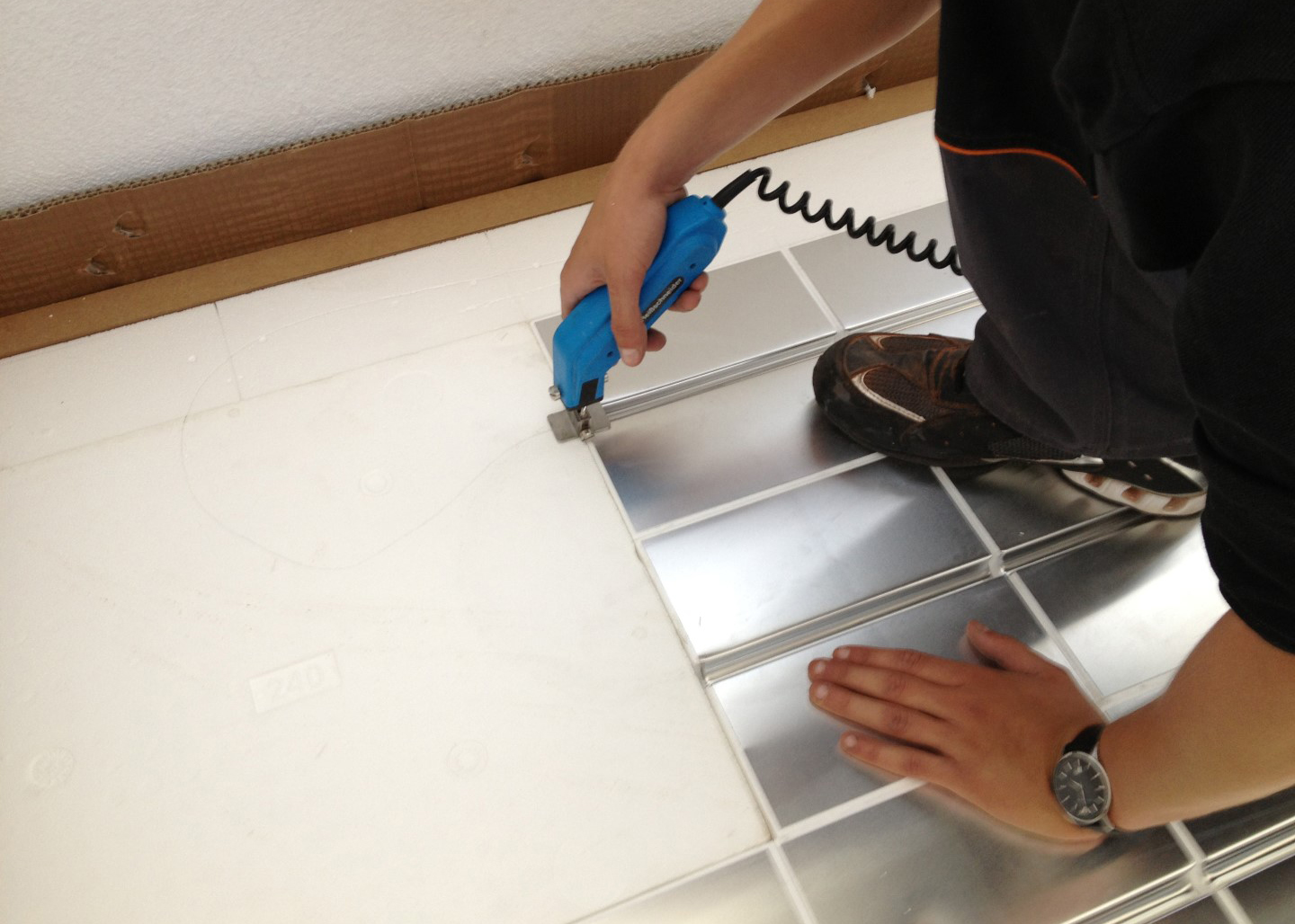

5.) Nachdem der gesamte Raum mit Heiz- und Randelementen verlegt wurde, werden mit Hilfe des Heißschneidegerät die individuellen Rohrführungen ausgeschnitten.

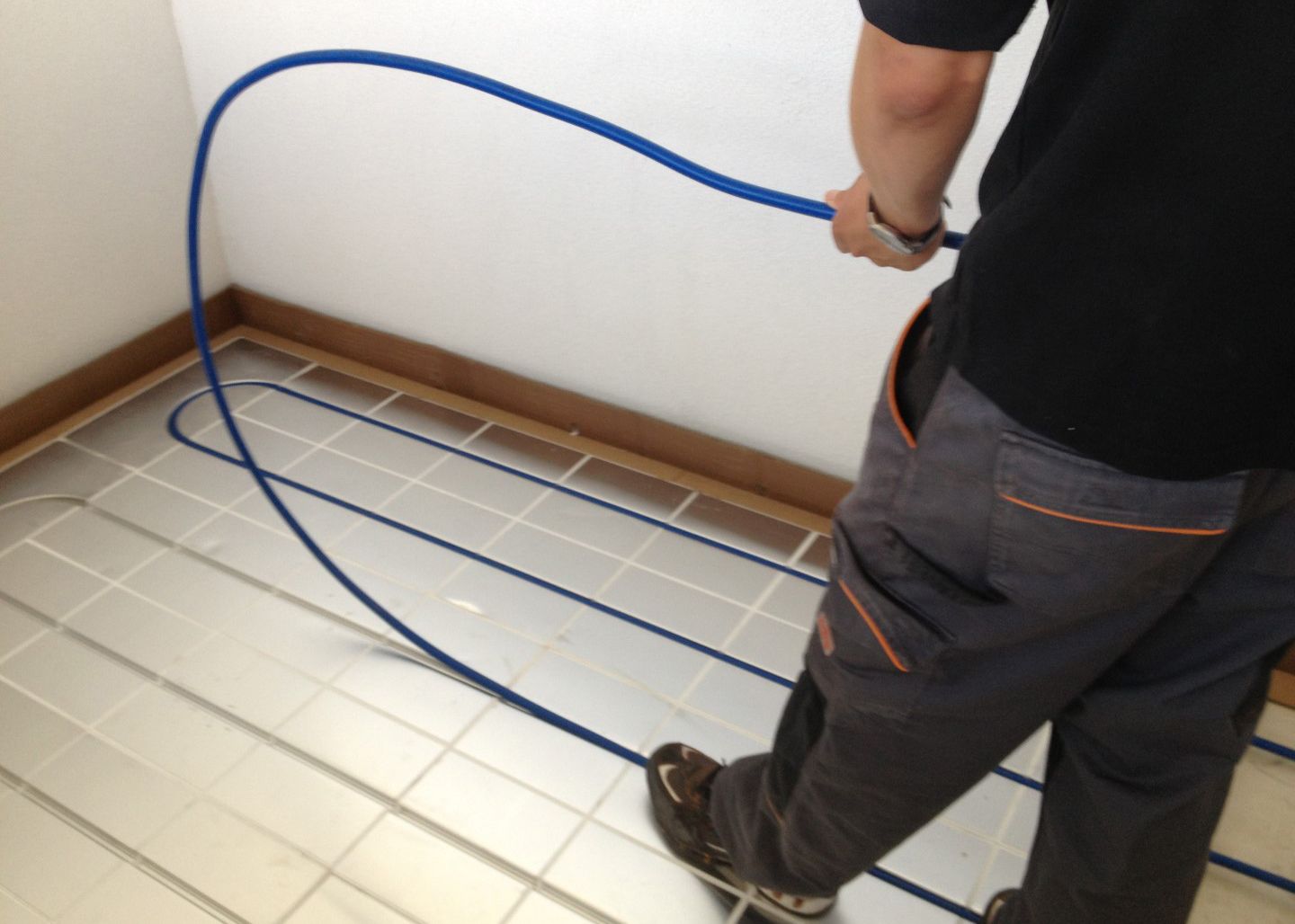

6.) thermisto Mehrschichtverbundrohr in vorgegebenen Verlegeabstand verlegen.

Montageanleitung EPS Premium

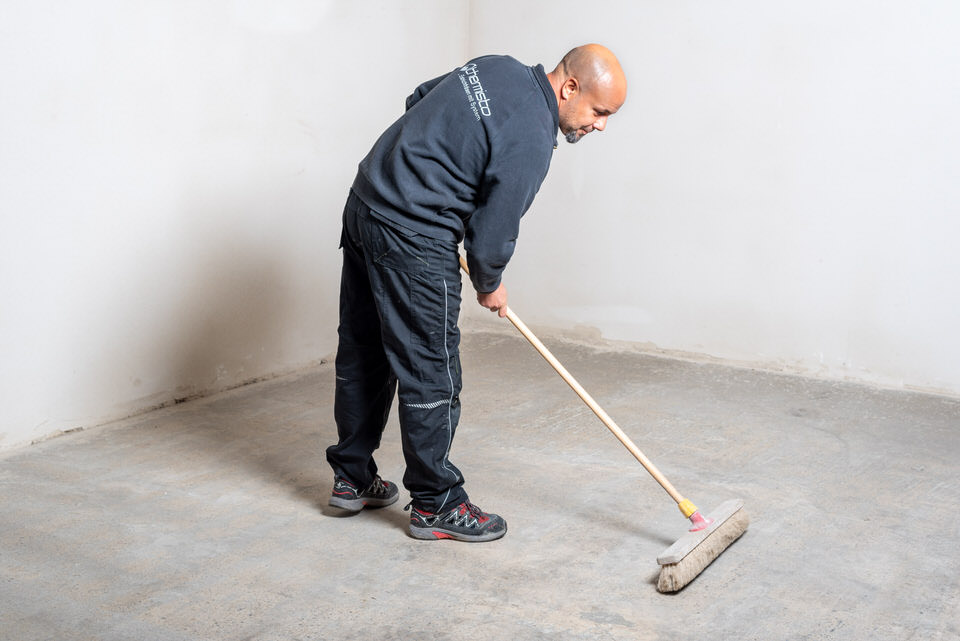

1.) Fläche besenrein vorbereiten.

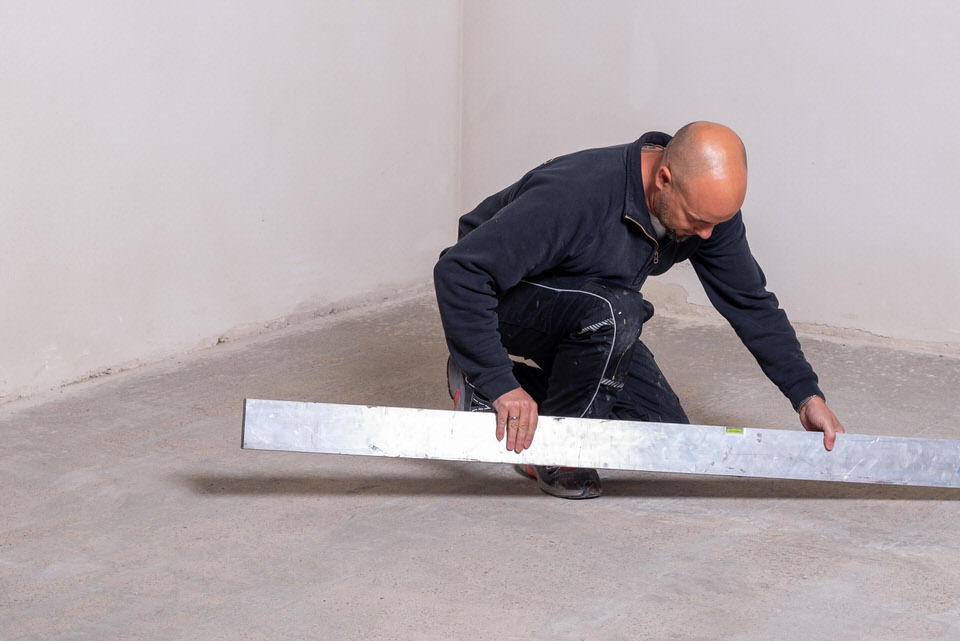

2.) Überprüfen Sie die Fläche auf die vorgegebene Ebenheitstoleranz.
(3 mm auf 1 m)

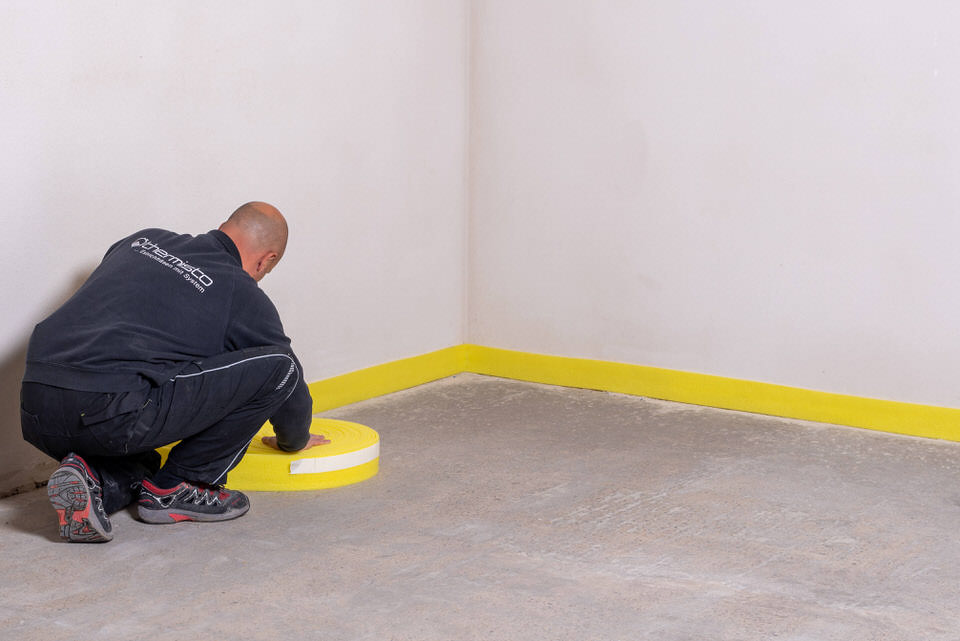

3.) Randdämmstreifen rundum an der Wand zur Bauteiltrennung anbringen.

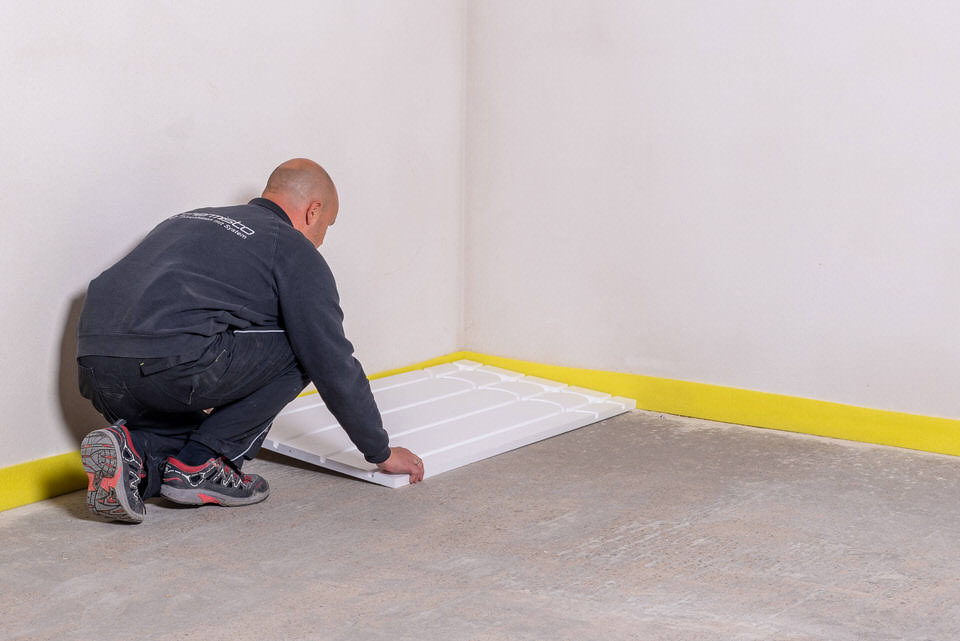

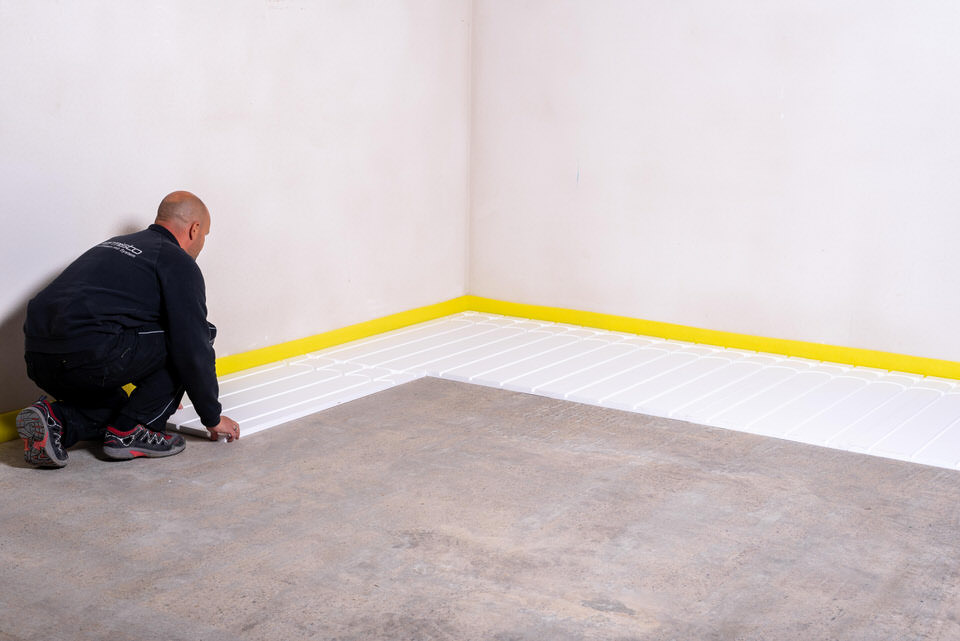

4.) Beginnen Sie in einer Ecke des Raumes mit der Verlegung der Flächenelemente. Die Umlenkung zeigt dabei Richtung Raummitte.

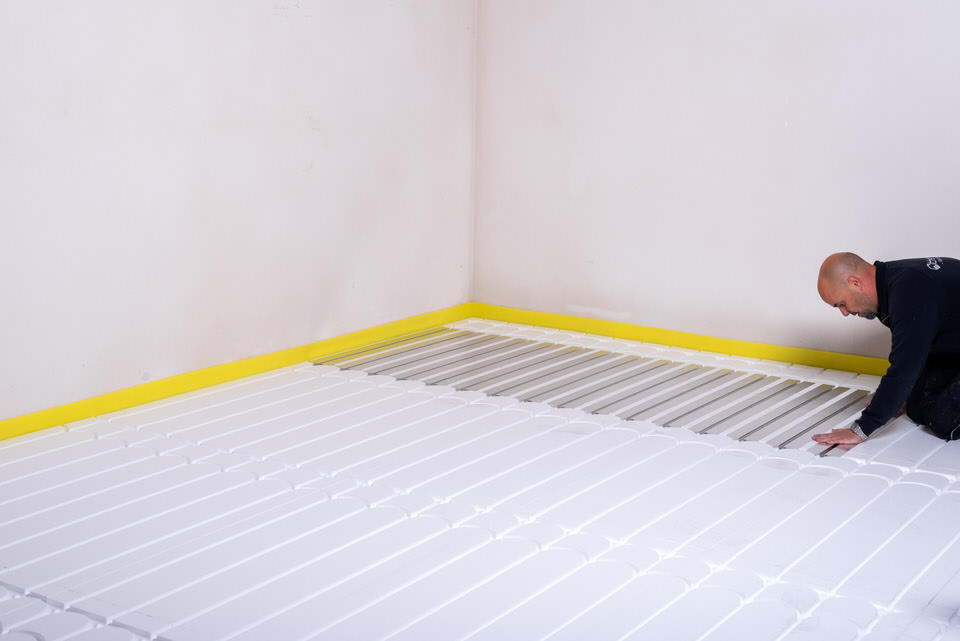

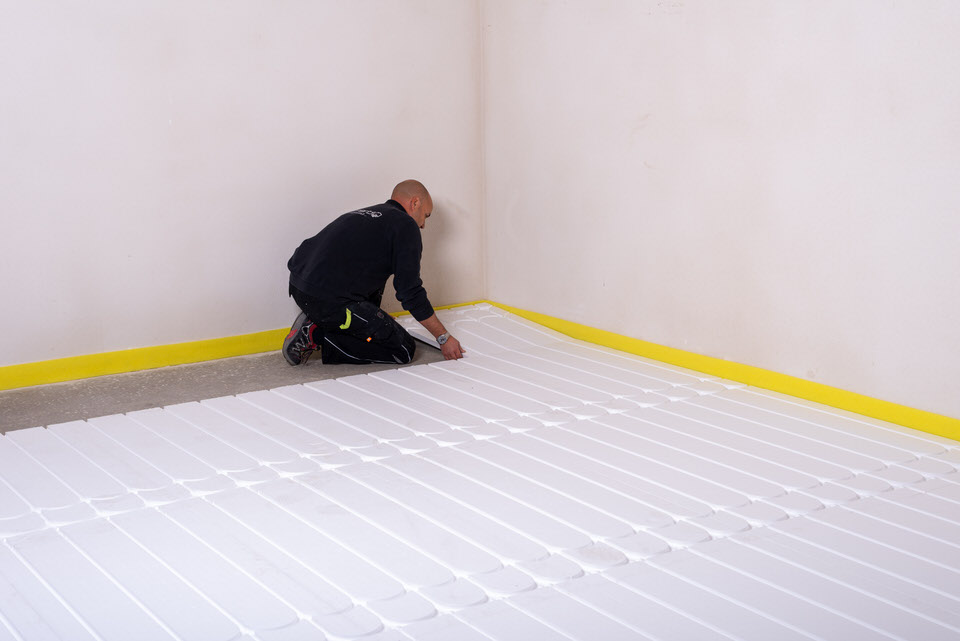

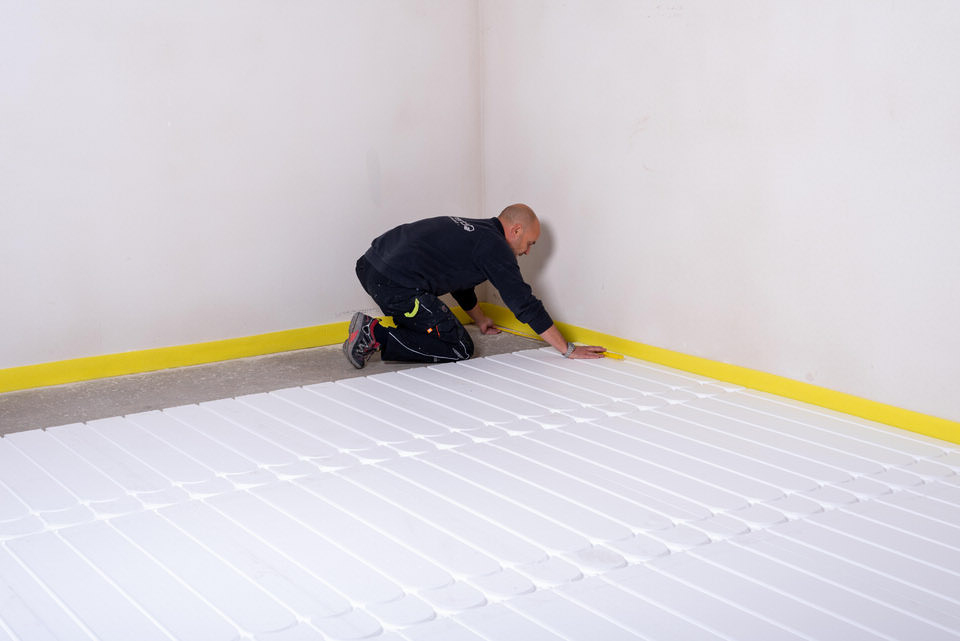

5.) Legen Sie Reihe für Reihe bis zur gegenüberliegenden Seite mit Heizelementen aus.

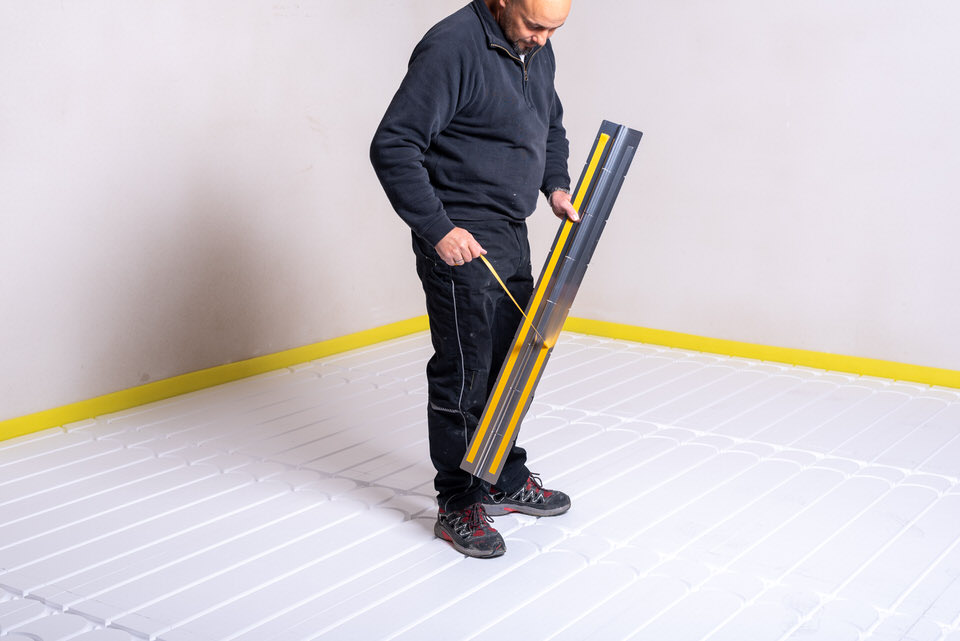

6.) Messen Sie den Abstand der letzten Reihe bis zur Wand.

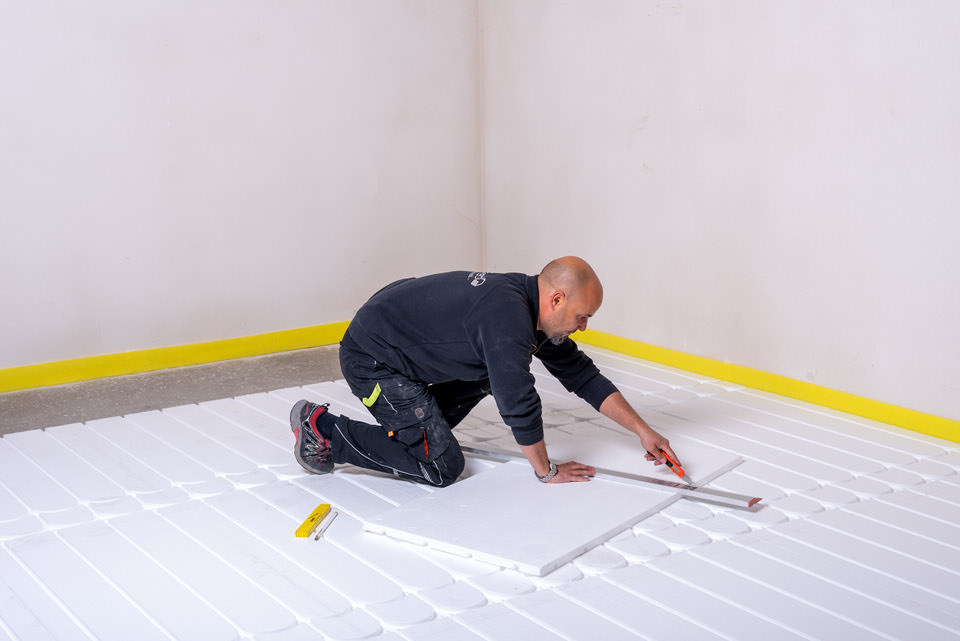

7.) Passen Sie das Heizelement auf die benötigte Länge mit einem Cuttermesser an.

Legen Sie das angepasste Heizelement ein. Die Umlenkung zeigt wieder Richtung Raummitte. <br/>Hinweis: Das letzte Heizelement sollte eine Länge von 40 cm nicht unterschreiten. Sollte der gemessene Abstand geringer sein, schieben Sie die vorletzte Reihe bis an die Wand und setzen das gekürzte Stück in der Fläche und nicht als Abschlusselement ein.

8.) Legen Sie das angepasste Heizelement ein. Die Umlenkung zeigt wieder Richtung Raummitte.

Hinweis: Das letzte Heizelement sollte eine Länge von 40 cm nicht unterschreiten. Sollte der gemessene Abstand geringer sein, schieben Sie die vorletzte Reihe bis an die Wand und setzen das gekürzte Stück in der Fläche und nicht als Abschlusselement ein.

WBeginnen Sie mit dem Verlegen der Wärmeleitbleche. Klebestreifen am Wärmeleitblech abziehen

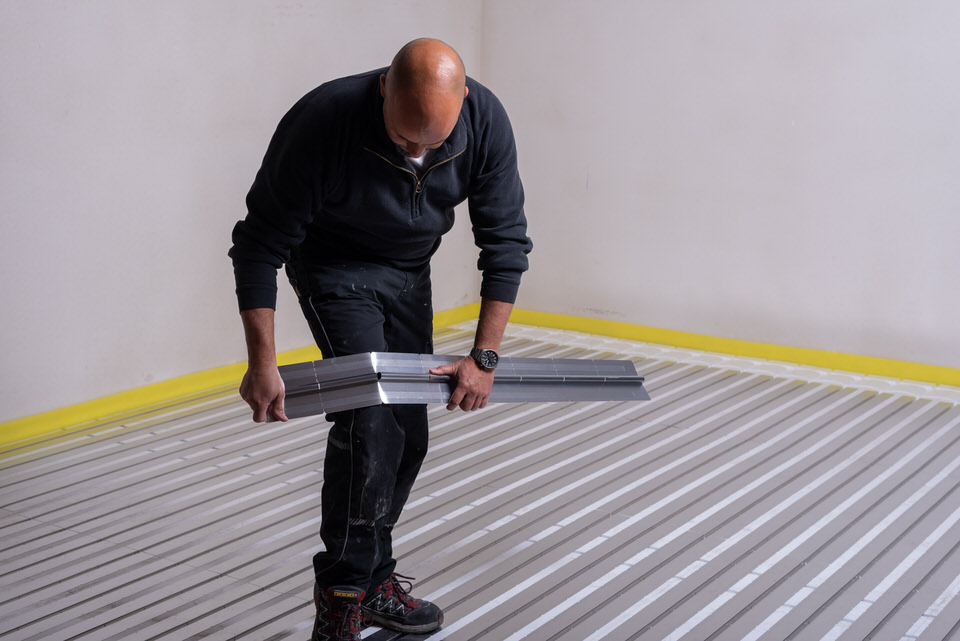

9.) Beginnen Sie mit dem Verlegen der Wärmeleitbleche. Klebestreifen am Wärmeleitblech abziehen

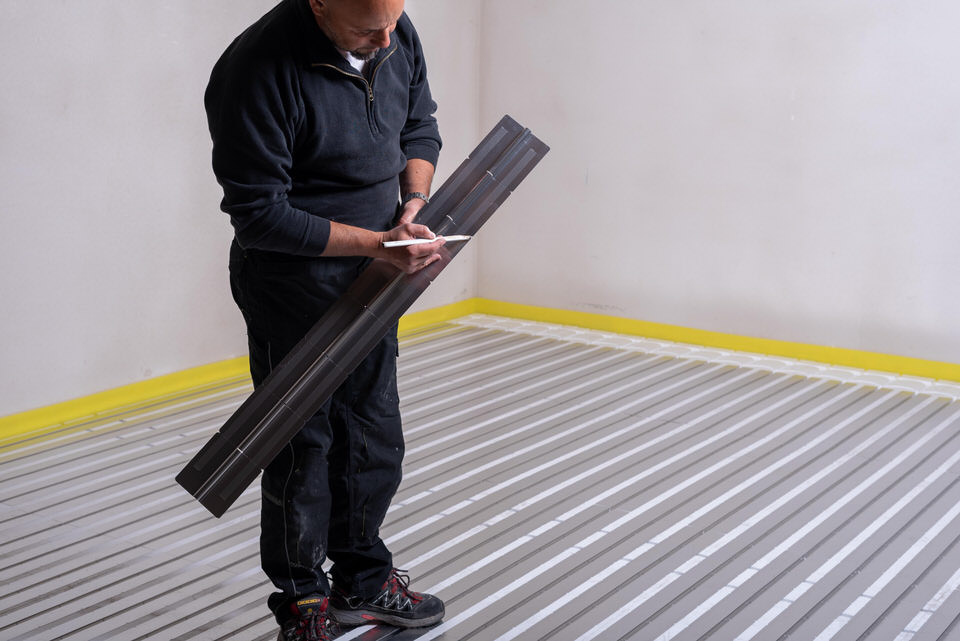

Die Wärmeleitbleche können an den Sollbruchstellen gekürzt werden.

10.) Die Wärmeleitbleche können an den Sollbruchstellen gekürzt werden.

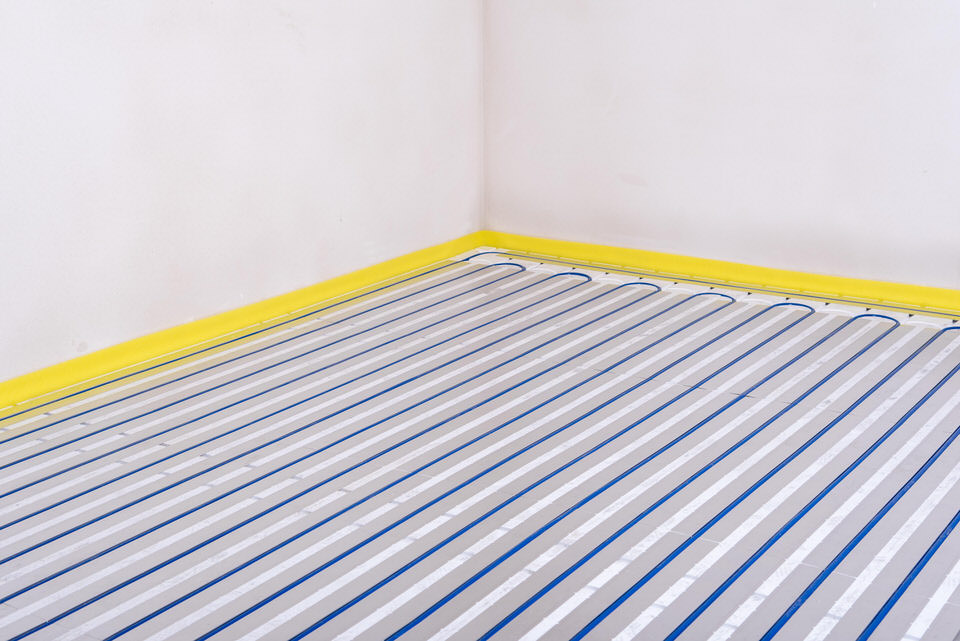

11.) Verlegen Sie das thermisto Mehrschichtverbundrohr im vorgegebenen Verlegeabstand

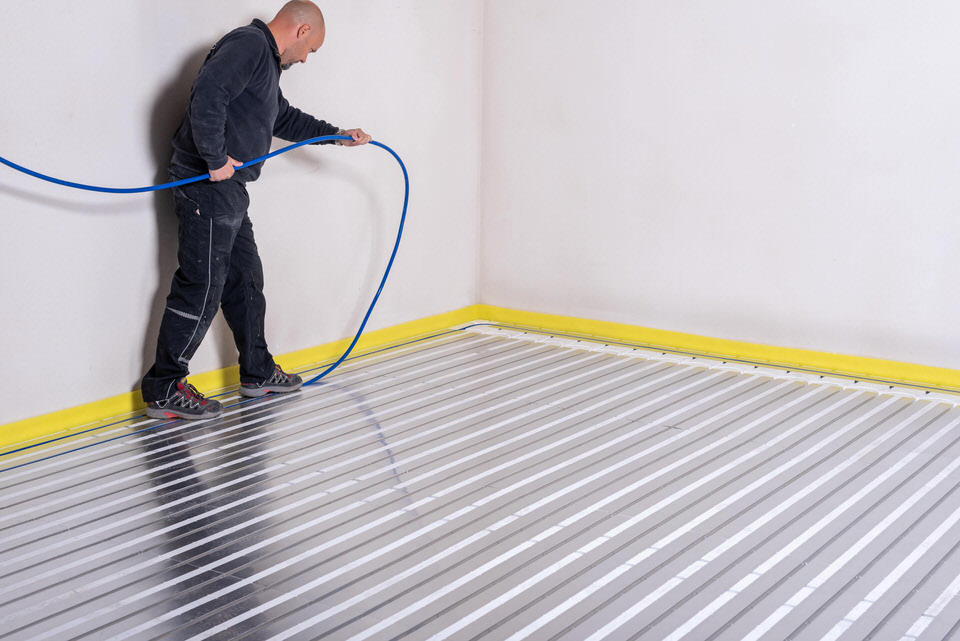

12.) ACHTUNG! Zum Begehen der fertig verlegten Flächen, sind Laufwege zu schaffen.
